Linha Coletor Ocre – NBR 7362
Produto desenvolvido para a coleta e condução de esgotos e águas pluviais de sistemas prediais, redes coletoras públicas e efluentes industriais.
Produzidos para trabalhar como conduto livre (pressão atmosférica), possui baixa rugosidade e excelente desempenho hidráulico. Como consequência, as escavações podem ser menos profundas devido às menores declividades, o que reduz o tempo de obra e os custos totais das instalações.
É produzido na cor ocre que caracteriza o produto, com junta elástica integrada – JEI, obedecendo a Norma ABNT NBR 7362.
Trabalha com a pressão de serviço de:
2500Pa para tubos DN 100 até DN 200.
3200Pa para tubos DN 250 até DN 400.

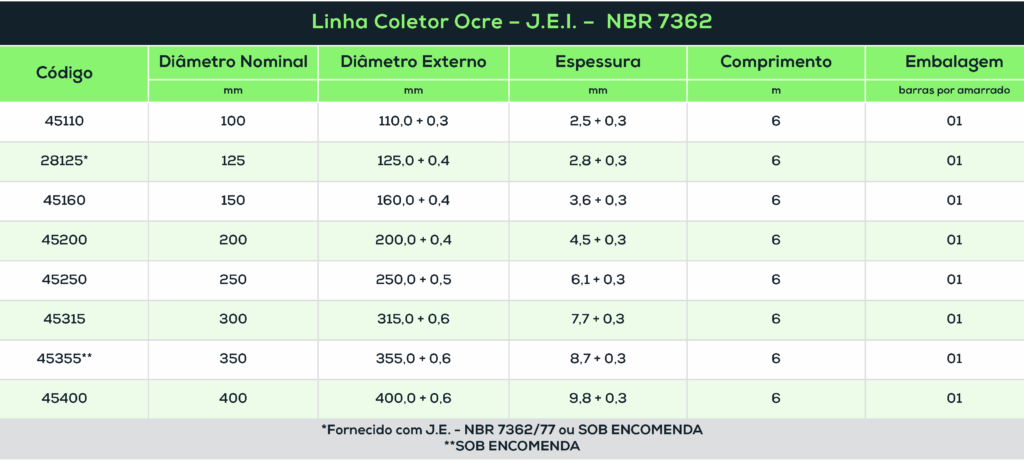

Informações técnicas
DE = Diâmetro Externo / E = Espessura da Parede do Tubo / C = 6 metros
Dicas de instalação
1. Escavar a vala com a declividade definida em projeto.
2. Preparar um berço homogêneo para posicionar a tubulação.
3. Levar as conexões para os pontos da tubulação. Para fazer as conexões, limpe as extremidades da ponta e da bolsa com um pano ou estopa, deixando-as livres de impurezas ou barro.
4. Espalhe a pasta lubrificante na ponta e no anel de borracha já posicionado dentro das bolsas.
5. Introduza a ponta do tubo dentro da bolsa até o fim, marcando no tubo a posição da bolsa.
6. Puxar cerca de 1 cm o tubo encaixado para trás. Essa folga é para que a junta possa oferecer maior flexibilidade.
7. Reaterre com cuidado a vala, cuidando para compactar adequadamente nas laterais, do tubo, de modo a escorá-lo convenientemente.
8. Se a profundidade for menor que 80 cm e houver a possibilidade de tráfego de veículos sobre o tubo, providenciar o envelopamento no trecho que receberá maior esforço ou mesmo uma pequena laje sobre o tubo para distribuir melhor os esforços no solo.
ATENÇÃO: Não substitua a pasta lubrificante por outros materiais como óleos e graxas pois estes podem danificar o anel de borracha, comprometendo seu funcionamento.
