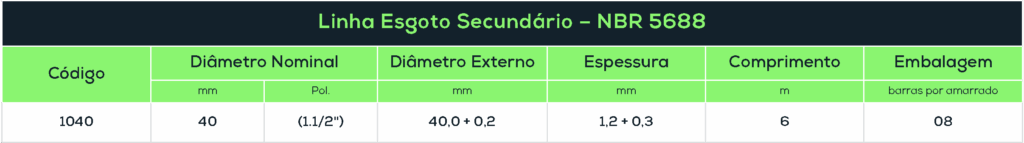

Esgoto Secundário – NBR 5688

Produto desenvolvido para sistemas prediais de Água Pluvial, Esgoto Sanitário e Ventilação obedecendo a NBR 5688 da ABNT.

É fabricado na cor branca que caracteriza o produto, com junta dupla ação – elástica/soldável – PBV e PBS.

1. No projeto e durante a instalação, é fundamental conferir se foi prevista a tubulação de ventilação da tubulação de esgoto, para que ela possa trabalhar por gravidade, com a pressão atmosférica.

2. Cortar os tubos nas medidas adequadas para a execução da instalação, bem como escolher as conexões que são adequadas à cada situação (o projeto de instalações deve fornecer a lista e o posicionamento de cada peça. Se você não tiver o projeto, verifique com o instalador e confira se as opções são as mais corretas e adequadas.

Com juntas soldadas:

3. Limpar e lixar com lixa d’água as pontas e as bolsas que serão soldadas, tirando o brilho das superfícies.

4. Limpar as superfícies lixadas com solução limpadora. Essa solução faz também uma decapagem química, retirando gorduras e impurezas, o que auxilia o processo de solda.

5. Distribuir uniformemente o adesivo com a ajuda de um pincel ou com o bico da bisnaga de cola nas superfícies já tratadas que serão coladas.

Encaixar as partes sem fazer qualquer movimento de rosquear e remover em seguida o excesso de adesivo.

ATENÇÃO:

O processo de colagem dos tubos utilizando o adesivo (cola de PVC) ocorre por meio de uma reação química que funde as duas superfícies em contato, transformando-as em um único material.

Por isso, uma vez realizada a soldagem das peças, elas se tornam uma só e não é possível reverter o processo (descolar).

Por se tratar de uma reação química, deve-se evitar o excesso de adesivo (cola de PVC) na realização da solda. O excesso de adesivo pode ocasionar um desgaste desnecessário das paredes dos tubos, podendo vir a apresentar vazamentos e até estourar nesses pontos.

Com juntas elásticas:

6. Limpar a ponta do tubo e a bolsa da conexão (ou do tubo de continuação) com um pano limpo.

7. Acomodar o anel de borracha exatamente no rebaixo da conexão.

8. Confira se o comprimento do tubo que vai ser encaixado está correto. Lembre-se que você terá outras conexões e o encaminhamento da tubulação deve seguir as necessidades do projeto e da obra.

9. Aplique a pasta lubrificante recomendada pelo fabricante no anel e na ponta do tubo.

10. Encaixe a ponta do tubo até o fundo da bolsa, recuando um pouco para que os movimentos entre os dois trechos de tubulação se tornem possíveis. Recomenda-se uma folga de 5 mm para tubulações aparentes e 2 mm para tubulações embutidas.

ATENÇÃO: Não substitua a pasta lubrificante por outros materiais como óleos e graxas pois estes podem danificar o anel de borracha, comprometendo seu funcionamento.
